專業(yè)電纜橋架生產(chǎn)廠家
支持加工定做 規(guī)格齊全 質(zhì)量保證
全國服務(wù)熱線：
17852559811
專業(yè)電纜橋架生產(chǎn)廠家
支持加工定做 規(guī)格齊全 質(zhì)量保證
全國服務(wù)熱線：
17852559811
熱鍍鋅是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼鐵制件進行酸洗，為了去除鋼鐵制件表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優(yōu)點。
簡述
工業(yè)中應(yīng)用最廣泛的鋼鐵材料，在大氣、海水、土壤及建筑材料等環(huán)境中使用時，均會發(fā)生不同程度的腐蝕。 據(jù)統(tǒng)計，全世界每年因腐蝕而損失的鋼鐵材料大約可占到其總產(chǎn)量的 1/3。 為了保證鋼鐵制品的正常使用，延長其使用壽命，鋼鐵的防腐蝕保護技術(shù)一直受到人們的普遍重視。
熱浸鍍鋅是延緩鋼鐵材料環(huán)境腐蝕的最有效手段之一，它是將表面經(jīng)清洗、 活化后的鋼鐵制品浸于熔融的鋅液中，通過鐵鋅之間的反應(yīng)和擴散，在鋼鐵制品表面鍍覆附著性良好的鋅合金鍍層。 與其他金屬防護方法相比，熱浸鍍鋅工藝在鍍層的物理屏障與電化學(xué)保護相結(jié)合的保護特性上，鍍層與基體的結(jié)合強度上、鍍層的致密性、耐久性、免維護性和經(jīng)濟性及其對制品形狀與尺寸的適應(yīng)性上，具有無可比擬的優(yōu)勢。 目前熱浸鍍鋅產(chǎn)品主要有鋼板、鋼帶、鋼絲、鋼管等，其中熱浸鍍鋅鋼板所占比例最大。長期以來，熱浸鍍鋅工藝因其低廉的施鍍成本，優(yōu)良的保護特性和漂亮的外觀而備受人們的青睞，廣泛應(yīng)用于汽車、建筑、家電、化工、機械、石油、冶金、輕工、交通、電力、航空和海洋工程等領(lǐng)域。 [1]
流程簡介
熱浸鍍鋅（hot dipped galvanizing）的原理，簡單的說即是將已清洗潔凈的鐵件，經(jīng)由助鍍劑的潤濕作用，浸入鋅浴中，使鋼鐵與熔融鋅反應(yīng)生成一合金化的皮膜。良好的熱浸鍍鋅作業(yè)，應(yīng)是各流程均在嚴(yán)格的管制下，徹底發(fā)揮該流程的功能。且若前一流程的操作不善，會造成后續(xù)流程的連鎖不良反應(yīng)，而大量增加作業(yè)成本或造成不良熱浸鍍鋅產(chǎn)品。若前處理不良，則熔鋅無法與鋼鐵正常完全反應(yīng)，形成最完美的鍍鋅皮膜組織。若后處理不良，則破壞鍍鋅皮膜外觀，降低商品價值等。
.優(yōu)點
1.整個鋼材表面均受到保護，無論在凹陷處管件內(nèi)部，或任何其它涂層很難進入的角落，溶化鋅均很容易均勻的覆蓋上。
2.鍍鋅層的硬度值比鋼材還大。最上層的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下層Zeta layer 及 delta layer 分別有179及211 DPN 硬度值比鐵材的159 DPN硬度值最還高，故其抗沖擊及抗磨耗性均相當(dāng)良好。
3.在邊角區(qū)，鋅層往往比其它地方還厚，且有良好的韌性及抗磨耗性。而其它涂層在此邊角處，往往是最薄最不易施工，最易受傷害處，故常須再維護。
4.即使因受很大的機械傷害或其它原因。造成一小部份的鋅層脫落，將鐵基裸露，此時，周圍鋅層就會發(fā)揮犧牲陽極的功能，來保護此處鋼鐵，使其不受侵蝕。而其它涂層則剛好相反，銹會馬上生成，且迅速漫延至涂層下面，引起涂層剝落。
5.鋅層在大氣中的消耗是非常緩慢的，約為鋼鐵腐蝕速率的1/17至1/18，且是可預(yù)估的。其壽命遠超過其它任何涂層。
6.鍍層壽命在某一特定的環(huán)境下，主要視鍍層厚度而定。而鍍層厚度又受鋼鐵厚度而決定，即越厚的鋼鐵易得較厚的鍍層，故同一個鋼構(gòu)中厚的鋼鐵部位一定也得到較厚的鍍層，以保證得到更長的壽命。
7.因美觀、藝術(shù)，或在特定嚴(yán)重腐蝕環(huán)境使用時，鍍鋅層可再施以上漆處理duplex system，只要漆的系統(tǒng)選用正確、施工容易，其防蝕效果比單獨上漆及熱浸鋅壽命加起來還要好上1.5~2.5倍。
8.用鋅層來保護鋼鐵，除了熱浸鍍鋅法外，尚有其它數(shù)種方法，一般使用最廣、防蝕效果最好且經(jīng)濟效益最佳者，為熱浸鍍鋅法。
判定標(biāo)準(zhǔn)及要因編輯 播報
附著量
耐蝕性主要決定于鍍鋅層的厚度，故量測厚度常為主要判定鍍鋅質(zhì)量好壞的根據(jù)，鍍鋅層受鋼材表面的成分、組織、結(jié)構(gòu)不同而有不同的反應(yīng)，另進出鋅溶液的角度、速度亦有很大的影響。故預(yù)得完全均一的鍍層厚度，實際上不太可能。所以量測附著量絕對不能以單一點（部位）來判定，必須要量測其單位面積（㎡）平均附著鋅重（g）才有意義。量測附著量的方法有很多種，如破壞性的切片金相觀測法、酸洗法，非破壞性的膜厚計法、電化學(xué)法、進出貨重量差估計法等。一般常用的為膜厚計法及酸洗法。

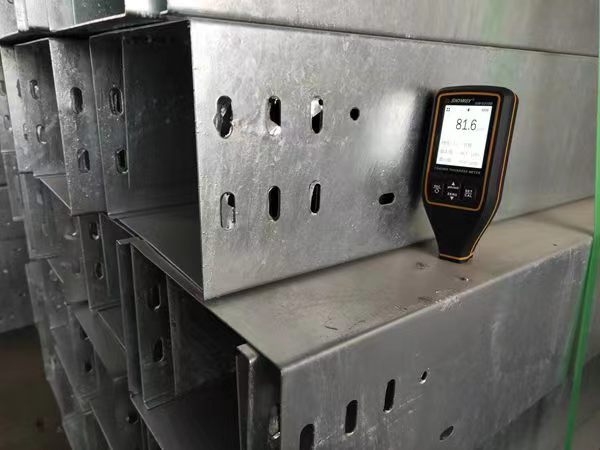

膜厚計為一利用磁場感應(yīng)來量測鋅層厚度最普遍省事的方法，其基本條件為鋼鐵表面必須平滑、完整，才可得較準(zhǔn)確數(shù)字。故在鋼材邊角處或粗糙、有角度鋼件或鑄件等，均不太可能會的一準(zhǔn)確的數(shù)字。普通鐵件用原鐵材當(dāng)歸零基材，尚可得相當(dāng)準(zhǔn)確的數(shù)字，鑄件就絕對不準(zhǔn)確了。
酸洗法為正式檢驗報告用，最準(zhǔn)確的方法，惟切片時必須注意上下部位的公平取舍，才可得準(zhǔn)確數(shù)字。但其亦有缺點，如費時甚多，復(fù)雜鋼材面積不易求得，太大件無法整個酸洗等。故充分利用膜厚計來控制現(xiàn)場制程，而用酸洗法來做最后檢測，就已經(jīng)足夠了。 [1]
均一性
熱浸鍍鋅鋼鐵最易生銹的部位，仍是鋅層最薄的地方，故必要測其最薄部位是否符合標(biāo)準(zhǔn)。
均一性的試驗法，一般都用硫酸銅試驗，但此方法對于由鋅層和合金層組成的鍍鋅層皮膜測試很有問題。此因鋅層與合金層在硫酸銅試驗液中的溶解速度不同，合金層中也因鋅/鐵的比率差異而不同。所以，以一定浸漬時間的反復(fù)次數(shù)來判定均勻性并不是很合理。
熱浸鍍鋅
熱浸鍍鋅
因此，最近歐美規(guī)格及JIS中，均有廢止此試驗方法的傾向，以分布取代均一性，以目視或觸感為主，必要時才用膜厚計檢查分布狀態(tài)。又形狀復(fù)雜的小構(gòu)件因面積量測不易，不易求得平均膜厚，有時不得不用硫酸銅試驗法來做參考，但絕不能以硫酸銅試驗取代附著量測定的目的。
